A szivattyú csővezetékeivel kapcsolatos követelmények, a pontosság módja, kérjük, lásd itt!

Annak elkerülése érdekében, hogy a csővezetékek és szelepek tömege, valamint a csővezetékek hőfeszültsége által keltett erők és nyomatékok ne haladják meg a megengedett legnagyobb külső terhelést a szivattyú be- és kimenetén, a szivattyú szívó- és nyomóvezetékeire csőtartókat kell felszerelni. .

A szivattyú fúvókájának maximális megengedett terhelését a szivattyú gyártójának kell biztosítania. Függőleges bemeneti vagy függőleges kimenetű szivattyúk esetén a szivattyú fúvókára ható erő csökkentése érdekében a fúvóka fölé csőtartót kell felszerelni, és annak sík helyzetét a lehető legközelebb kell lennie a fúvókához. A csőgaléria hosszanti gerendája használható a csővezeték alátámasztására, ezért a szivattyút gyakran a csőgaléria alá helyezik el.

A szivattyú szívóteljesítményének javítása érdekében a szivattyú szívóvezetékét a lehető legrövidebbre kell rövidíteni, a lehető legkevesebb hajlítással (a könyöknél a legjobb, ha nagy görbületi sugarat használunk), hogy csökkentsük a csővezeték ellenállási veszteségét.

A szivattyú kavitációjának elkerülése érdekében a szivattyú szívóvezetékének kerülnie kell a zsák alakú részt, ahol a gáz felhalmozódik, amennyire csak lehetséges. Ha nem kerülhető el, akkor a zsák alakú résznél DN15 vagy DN20 kipufogószelepet kell beépíteni.

Ha a szivattyú szívócsöve függőleges irányban van, és ha szűkítő van a szívócsövön konfigurálva, akkor egy excenteres szűkítőt kell konfigurálni a légzsákok kialakulásának elkerülése érdekében. 650 kg/m³-nél kisebb sűrűségű folyadékok, például cseppfolyósított kőolajgáz és folyékony ammónia szállításakor a szivattyú szívócsövének a szivattyú felé 1/10-1/100-os lejtésűnek kell lennie, hogy a párologtatás során keletkező gáz visszatér a szívótartályba, hogy elkerülje a szivattyú kavitációját.

Az egyszívó szivattyú bemeneténél a legjobb, ha a bemeneti átmérő körülbelül háromszorosával rendelkező egyenes csövet konfigurál.

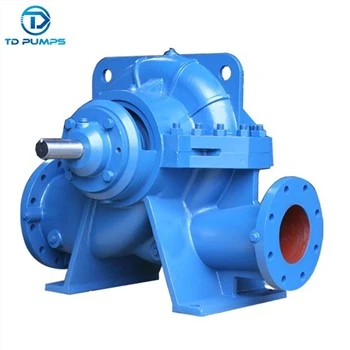

Kettős szívó szivattyúknál a kétirányú szívó vízszintes centrifugálszivattyúk kavitációjának elkerülése érdekében a kettős szívócsöveket szimmetrikusan kell elhelyezni, hogy biztosítsák az egyenletes áramláselosztást mindkét oldalon. A függőleges csövek közvetlenül a könyökökön keresztül csatlakoznak, de a szivattyú tengelyének merőlegesnek kell lennie arra a síkra, ahol a könyök található. Ekkor a bemeneti csővezetéknek a lehető legrövidebbnek kell lennie, és a könyököt egy szűkítőhöz, majd a bemeneti karimához kell csatlakoztatni. Egyéb feltételek mellett a szivattyú bemenete előtt a csőátmérő legalább háromszorosának megfelelő egyenes csőszakasznak kell lennie.

Engedje le az elzáró- és visszacsapó szelepet a szivattyú kimeneténél egy leeresztő szeleppel. Ha a cső átmérője nagyobb, mint DN50, a visszacsapó szelep fedelén egy leeresztő szelep is nyitható a leeresztő szelep felszereléséhez. Az azonos specifikációjú szivattyúk bemeneti és kimeneti szelepeinek a lehető legnagyobb mértékben azonos magasságot kell használniuk.

A nem fémből készült szivattyúk bemeneti és kimeneti csővezetékén lévő szelepek súlyát nem szabad rányomni a szivattyútestre. Csőtartót kell beállítani, hogy megakadályozza a szivattyú testének összenyomódását és a szelep előtti és utáni csővezetékek elcsavaródását a szelep nyitásakor és zárásakor. A gőz dugattyús szivattyú kipufogócsövének kevesebb hajlítása legyen, és egy nyomócsövet kell felszerelni arra a helyre, ahol a kondenzvíz felhalmozódhat. Hangtompítót is fel kell szerelni, ha nagy a kifúvás. A gőzbevezető csövet kondenzvíz-elvezető csővel kell felszerelni a gőzbevezető szelep előtt, hogy megakadályozza a víz becsapódását a hengerbe.
A gőz dugattyús szivattyú működés közben általában nagy vibrációt okoz, és a szivattyúhoz csatlakoztatott csővezetéket jól rögzíteni kell.

Ha a szivattyú kimenetének középvonala és a folyosóoszlop középvonala közötti távolság nagyobb, mint 0,6 m, a kilépőcsővezetéken lévő lengő-visszacsapó szelepet vízszintes helyzetbe kell helyezni, és nem megengedett hálószelep felszerelése a szelepfedélre.
Ha a csővezetéket a szivattyú és a motor fölé szerelik, a csővezetéknek megfelelő magasságúnak kell lennie, hogy ne befolyásolja az emelőberendezés emelését. A korrozív folyadékokat szállító csővezetékeket nem szabad az indítómotor felett elhelyezni.

A nettó távolság a folyosó alsó részén lévő csővezeték aljától a padlóig nem lehet kevesebb, mint 4 m, hogy megfeleljen a karbantartási követelményeknek. Ha a csővezetéket a szivattyútest fölé szerelik, a cső alja és a talaj közötti távolságnak legalább 2,2 m-nek kell lennie.
